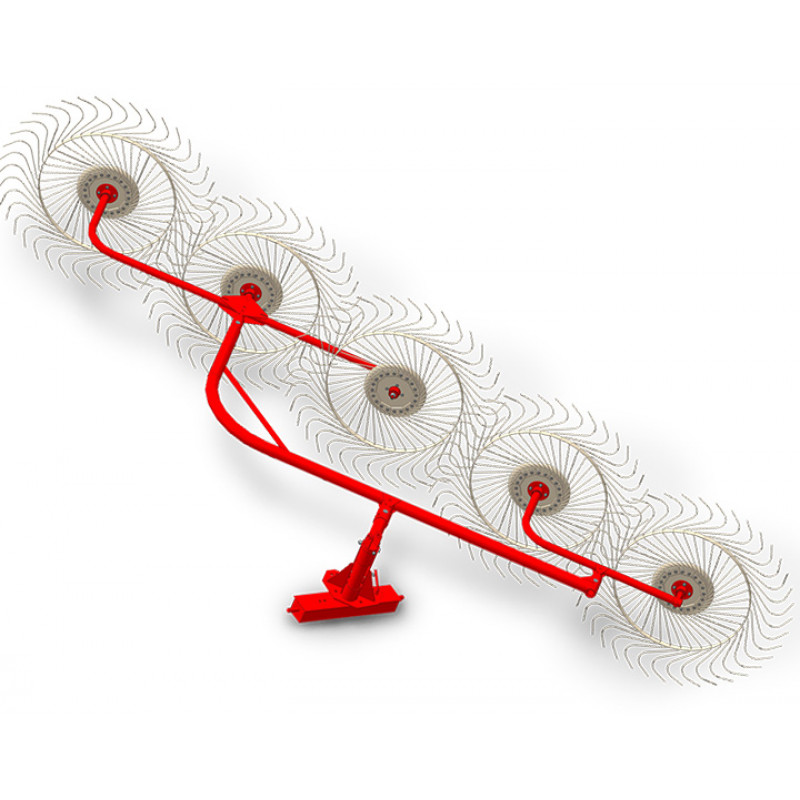

Грабли валковые навесные ГВН-4

Особенности и преимущества граблей ГВН-4:

Навесная конструкция, компактные размеры и, соответственно, высокая маневренность граблей позволяют использовать их на полях с небольшой площадью и сложной формой;

1.    Особая форма тандемов, на которых установлены рабочие колеса, обеспечивают лучшее прохождение сгребаемой массы (сена);

2.    Качественный сбор скошенной массы в рыхлый однородный валок.

3.    Зубья рабочих колес изготовлены из пружинной стали высокого качества диаметром 7 мм и имеют особую изогнутую форму, что позволяет им работать на изгиб и кручение сразу в двух плоскостях;

4.    Благодаря особой форме зубьев, грабли, при работе, имеют постоянный контакт одновременно нескольких зубьев с почвой обеспечивая качественный захват скошенной массы и без попадания земли;

5.    Литая ступица рабочего колеса, в комплекте с установленными радиальными подшипниками обеспечивает надёжность и долговечность работы данного узла.

6.    Штампованный диск рабочего колеса с дополнительными ребрами жесткости, увеличенным диаметром расположения крепежных отверстий до 133 мм и их количеством до 6 штук, обеспечивает более равномерное распределение нагрузки на сам диск при работе. В совокупности с литой ступицей обеспечивается высокая надежность и долговечность данного узла.

Технические характеристики ГВН-3:

Марка - ГВН-4

Тип устройства - Колесно-пальцевые навесные

Производительность при сгребании, га/час, до - 4.8

Ширина захвата, м

- при сгребании - 3,3

- при ворошении - 4,7

Количество рабочих колёс, шт. - 5

Диаметр рабочего колеса, мм - 1350

Количество зубьев на одном колесе, шт. - 40

Рабочая скорость, км/ч, до - 15

Транспортная скорость, км/ч, до - 25

Габаритные размеры, мм, не более

Рабочее положение

- длина - 4800

- ширина - 4700

- высота - 1350

Транспортное положение

- длина - 4800

- ширина - 4700

- высота - 2200

Масса, кг, не более - 200

Агрегатирование, тяговый класс трактора, кН (тс) - 14 (1,4)
