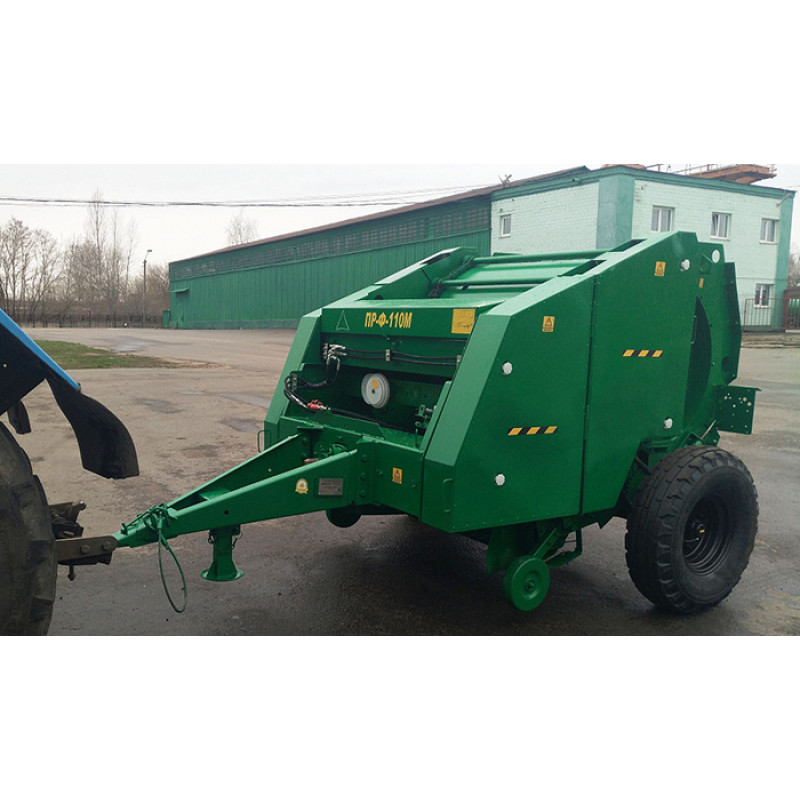

Пресс-подборщик ПРФ-110М

Пресс-подборщик рулонный ПР-Ф-110М предназначен для подбора с одновременным прессованием в рулоны валков сена или соломы и последующей обмоткой их полипропиленовым шпагатом.

Пресс-подборщик ПР-Ф-110М рекомендуется применять на уборке сена из однолетних и многолетних культур, возделываемых в чистом виде и в смешанных посевах как на пашне, так и на луговых угодьях и окультуренных сенокосах, а также соломы зерновых злаковых культур (ячмень, пшеница, рожь).

Пресс-подборщик ПР-Ф-110М формирует рулоны в камере прессования постоянного объема под воздействием бесконечного цепочно- скалочного конвейера, что обеспечивает в поперечном разрезе поковки сохранность корма   от самосогревания благодаря рыхлой сердцевине, и хорошее уплотнение верхних слоев.

Механизм обвязки обеспечивает три варианта пошагового расположения шпагата на наружной поверхности рулона с обеспечением надежной заделке его концов, что позволяет экономно расходовать полипропиленовый шпагат в зависимости от использования рулонов для кормления или подстилки, а также от способов их погрузки, транспортирования и хранения.

Под установку бобин шпагата в ящике предусмотрены секции, количество которых обеспечивает работу машины в течении рабочего дня.

Пресс-подборщик ПР-Ф-110М является модернизированным исполнением базовой модели путем внедрения следующих технических решений:

•  увеличена жесткость пружин вывешивания подборщика для улучшения копирования микрорельефа поля;

•  в гидросистеме применены унифицированные фитинги, изготовленные на высокотехнологичном оборудовании;

•  в гидросистему введён дроссель с обратным клапаном, что сокращает время подъёма задней камеры при выгрузке сформированного рулона;

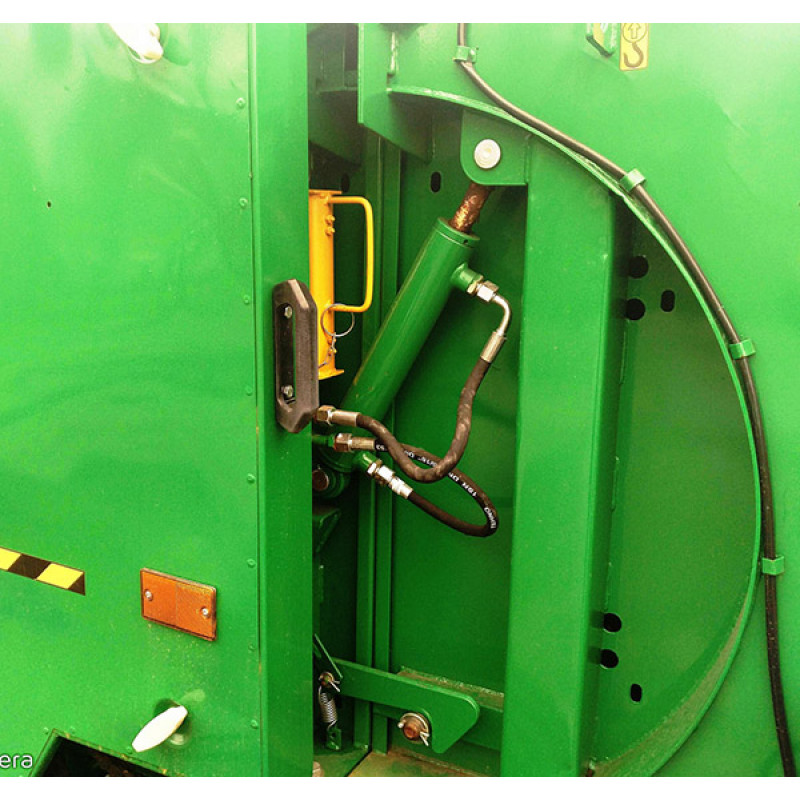

• вместо металлических трубопроводов введены рукава высокого давления с условным проходом 8мм и прорезиненные прижимы, что повышает надёжность и технологичность конструкции, её ремонтопригодность;

• введена съёмная сница, что повышает транспортабельность пресс-подборщика;

• повышено качество изготовления пружинных зубьев подборщика за счет применения специализированного оборудования, что позволило устранить задевание зубьями о скаты и повысить их надёжность;

• улучшен дизайн пресс-подборщика за счёт применения оригинальных липких аппликаций и пластмассовых противооткатных упоров;

• улучшено качество изготовления пластмассовых изделий за счёт использования высокотехнологического оборудования;

• заменена промежуточная опора привода от вала отбора мощности трактора к редуктору карданным валом с предохранительной муфтой (срезной болт).

В качестве отдельных опций на пресс-подборщике ПР-Ф-110М предусмотрена установка:

• прицепной европетли;

•  прорезиненных опорных колёс подборщика с уширенным в полтора раза ободом;

•  пластикового тубуса для хранения документов;

• счетчика рулонов;

•  боковые щитки на подборщике, устраняющие "чирение" о них при работе крайних пружинных зубьев;

• обвязывающего аппарата с ручным приводом для подачи шпагата.

Технические характеристики ПРФ-110М:

 Тип   полуприцепной

  Ширина захвата, м        1,4

  Габаритные размеры, м:

  - длина          4,0

  - ширина    2,3

  - высота     2,2

  Масса, т     1,7

  Частота вращения вала отбора мощности трактора, мин-1 540

  Размеры рулона, м:

  - диаметр  1,1

  - длина       1,2

  Масса рулона, кг:

  - на сене    120-200

  - на соломе          80-130

  Рабочая скорость, км/ч           6-12

  Производительность за час основного времени (на сене), т          3,2-4,5

  Трактор, тяговый класс           1,4

  Тип тягово-сцепного устройства трактора          ТСУ-1Ж
