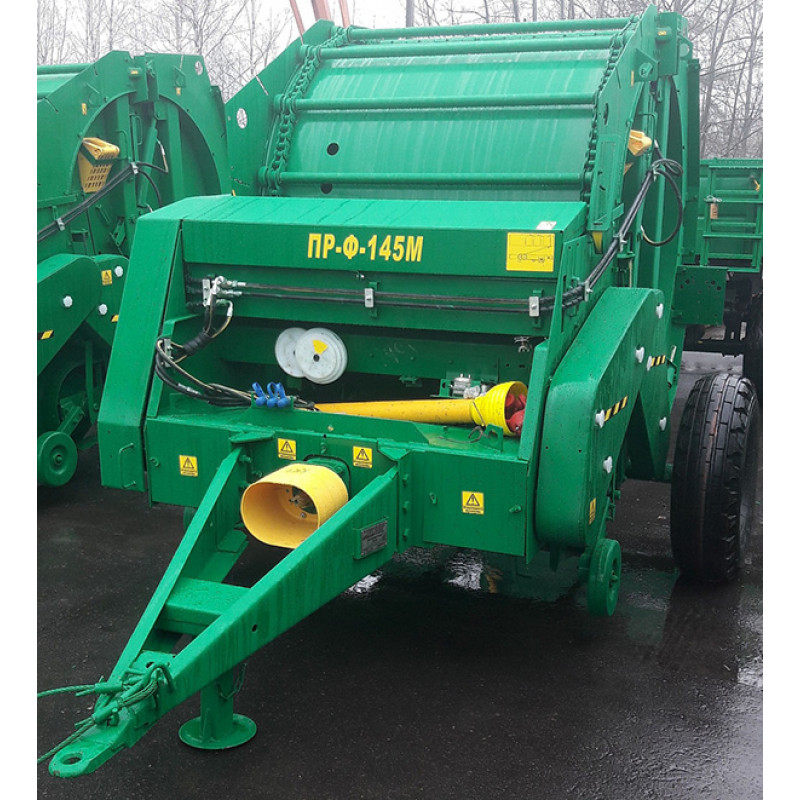

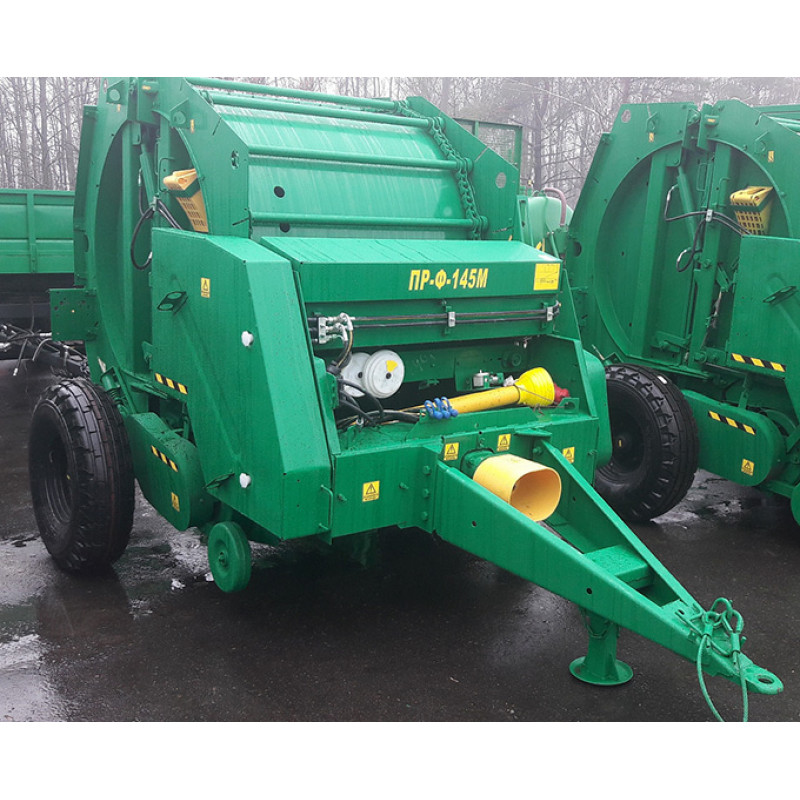

Пресс-подборщик ПРФ-145М

Пресс-подборщик рулонный ПР-Ф-145М предназначен для подбора с одновременным прессованием в рулоны валков сена или соломы и последующей обмоткой их полипропиленовым шпагатом.

Пресс-подборщик ПР-Ф-145М рекомендуется применять на уборке сена из однолетних и многолетних культур, возделываемых в чистом виде и в смешанных посевах как на пашне, так и на луговых угодьях и окультуренных сенокосах, а также соломы зерновых злаковых культур (ячмень, пшеница, рожь).

Пресс-подборщик ПР-Ф-145М формирует рулоны в камере прессования постоянного объема под воздействием бесконечного цепочно- скалочного конвейера, что обеспечивает в поперечном разрезе поковки сохранность корма   от самосогревания благодаря рыхлой сердцевине, и хорошее уплотнение последующих слоев.

Механизм обвязки обеспечивает три варианта пошагового расположения шпагата на наружной поверхности рулона с обеспечением надежной заделке его концов, что позволяет экономно расходовать полипропиленовый шпагат в зависимости от использования рулонов для кормления или подстилки, а также от способов их погрузки, транспортирования и хранения.

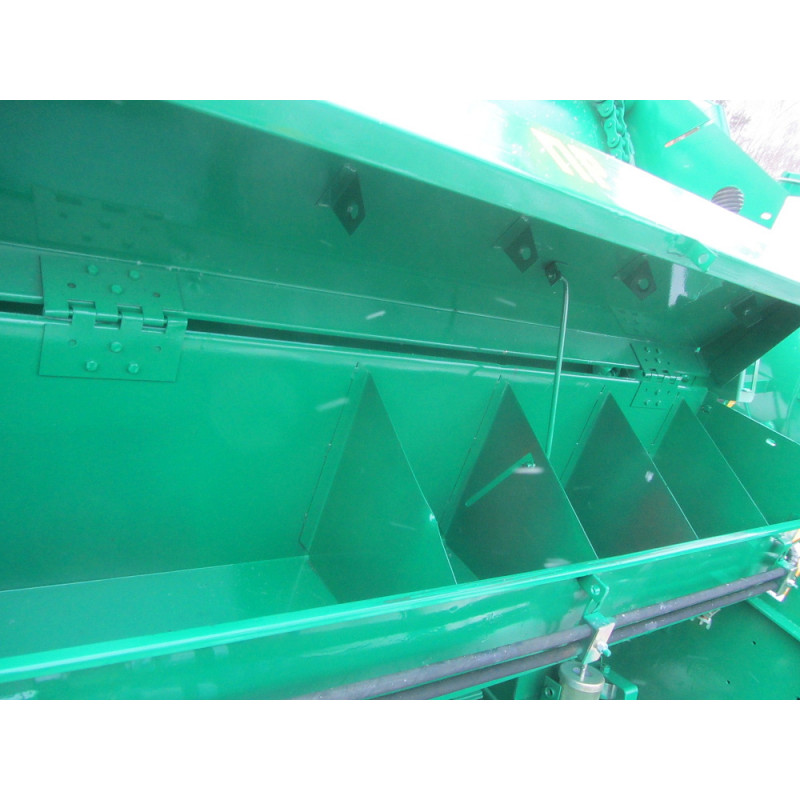

Под установку бобин шпагата в ящике предусмотрены секции, количество которых обеспечивает работу машины в течении рабочего дня.

Пресс-подборщик ПР-Ф-145М является модернизированным исполнением базовой модели ПР-Ф-145 путем внедрения следующих технических решений:

- увеличена жесткость пружин вывешивания подборщика для улучшения копирования микрорельефа поля;

- в гидросистеме применены унифицированные фитинги, изготовленные на высокотехнологичном оборудовании;

- в гидросистему введён дроссель с обратным клапаном, что сокращает время подъёма задней камеры при выгрузке сформированного рулона;

- вместо металлический трубопроводов введены рукава высокого давления с условным проходом 8мм и прорезиненные прижимы, что повышает надёжность и технологичность конструкции, её ремонтопригодность;

- введена съёмная сница, что повышает транспортабельность пресс-подборщика;

- повышена качество изготовления пружинных зубьев подборщика за счет применения специализированного оборудования, что позволило устранить задевание зубьями о скаты и повысить их надёжность;

- улучшен дизайн пресс-подборщика за счёт применения оригинальных липких аппликаций и пластмассовых противооткатных;

- улучшено качество изготовления пластмассовых изделий за счёт использования высокотехнологического оборудования;

- заменена промежуточная опора привода от вала отбора мощности трактора к редуктору карданным валом с предохранительной муфтой (срезной болт).

В качестве отдельных опций на пресс-подборщике ПР-Ф-145М предусмотрена установка:

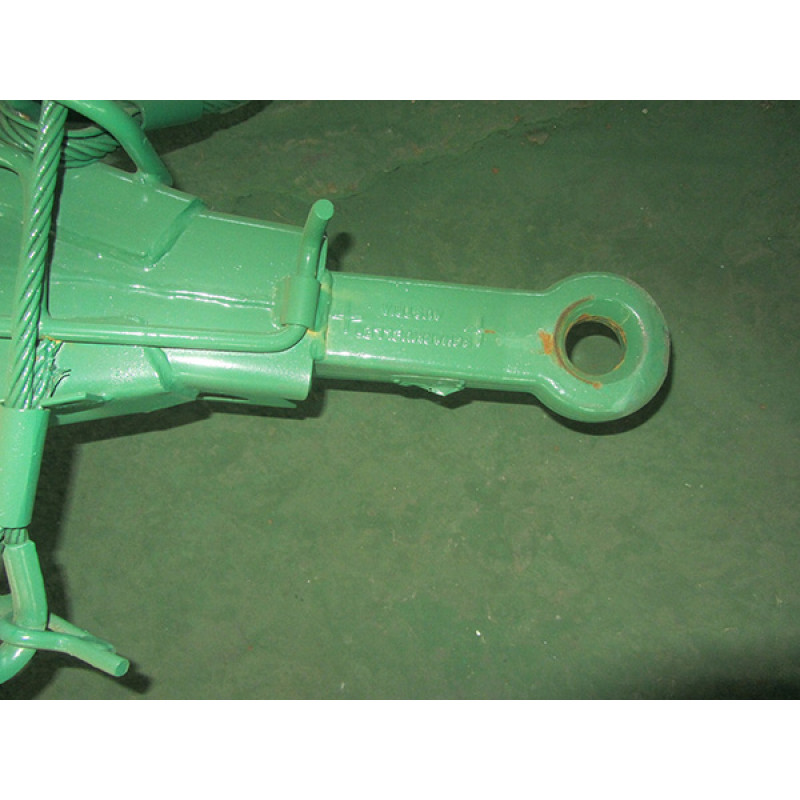

- европетли;

- прорезиненных опорных колёс подборщика с уширенным в полтора раза ободом;

- счетчика рулонов;

- боковые щитки на подборщике, устраняющие "чирение" о них при работе крайних пружинных зубьев;

- обвязывающего аппарата с ручным приводом для подачи шпагата.

Технические характеристики ПРФ-145М:

Тип     полуприцепной

Ширина захвата, м          1,5

Габаритные размеры, м:

- длина         4,2

- ширина      2,3

- высота        2,4

Масса, т       1,9

Частота вращения вала отбора мощности трактора, мин-1   540

Размеры рулона, м:

- диаметр    1,5

- длина         1,2

Масса рулона, кг:

- на сене       220-350

- на соломе 150-240

Рабочая скорость, км/ч 6-12

Производительность за час основного времени, т, не менее:          4,0-7,0

- на сене       5,5

- на соломе 4,0

Трактор, тяговый класс 1,4

Тип тягово-сцепного устройства трактора ТСУ-1Ж
