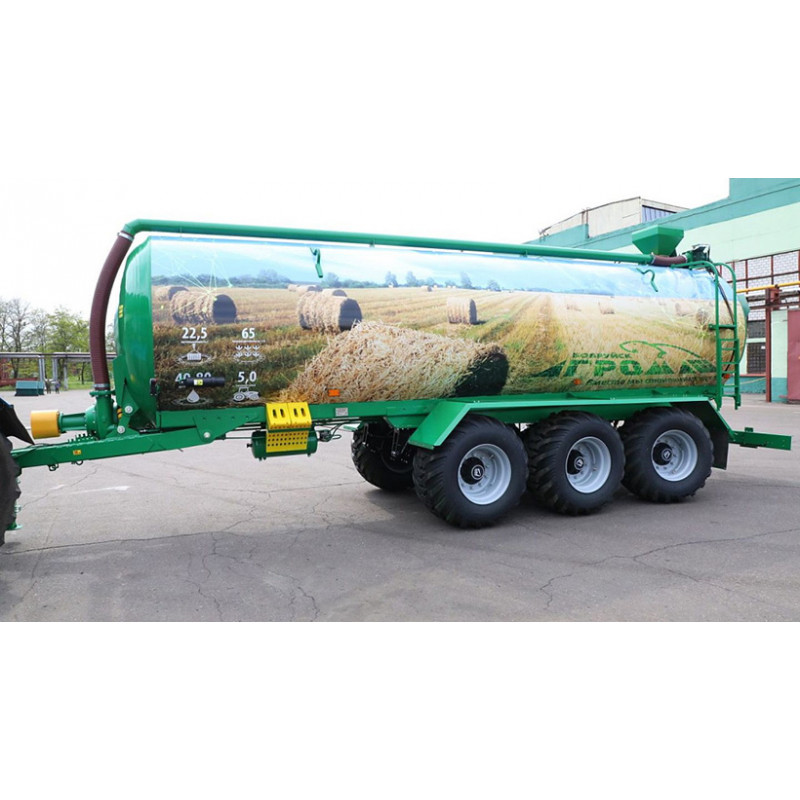

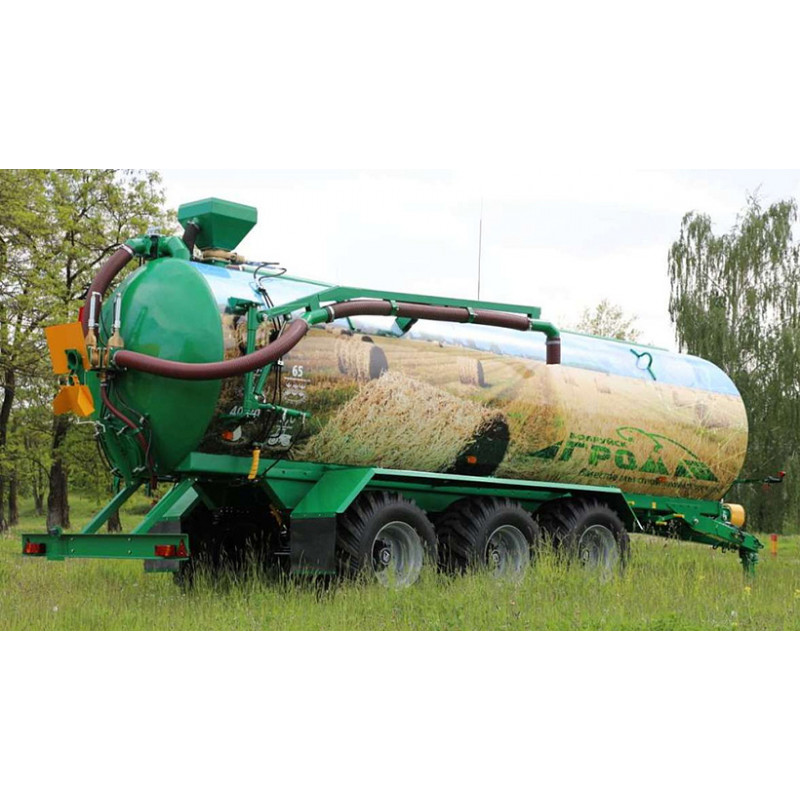

Машина для внесения жидких органических удобрений МЖУ-22

Машина для внесения жидких органических удобрений МЖУ-22 предназначена для поверхностного внесения жидких органических удобрений, а так же может применяться как их перегрузчик.

Машина МЖУ-22 состоит из цистерны, трехосной тележки подкатной, насоса центробежного, устройства переключающего, штанги перегрузочной, устройства разливочного. Машина МЖУ-22 оборудована уровнемером, системой пневматической тормозной и оснащена приборами освещения и сигнализации. Управление всеми рабочими органами гидрофицировано и осуществляется из кабины трактора. В цистерне имеется люк для ее осмотра и очистки, люк технологический, воронка для гравитационной загрузки цистерны автономными средствами.

Насос центробежный приводится в действие от ВОМ трактора через вал карданный и служит для перемешивания и подачи жидких органических удобрений на разливочное устройство или в перегрузочную машину.

Устройство переключающее за счет перекрытия заслонок перенаправляет поток жидких органических удобрений через разливочное устройство или через перегрузочную штангу.

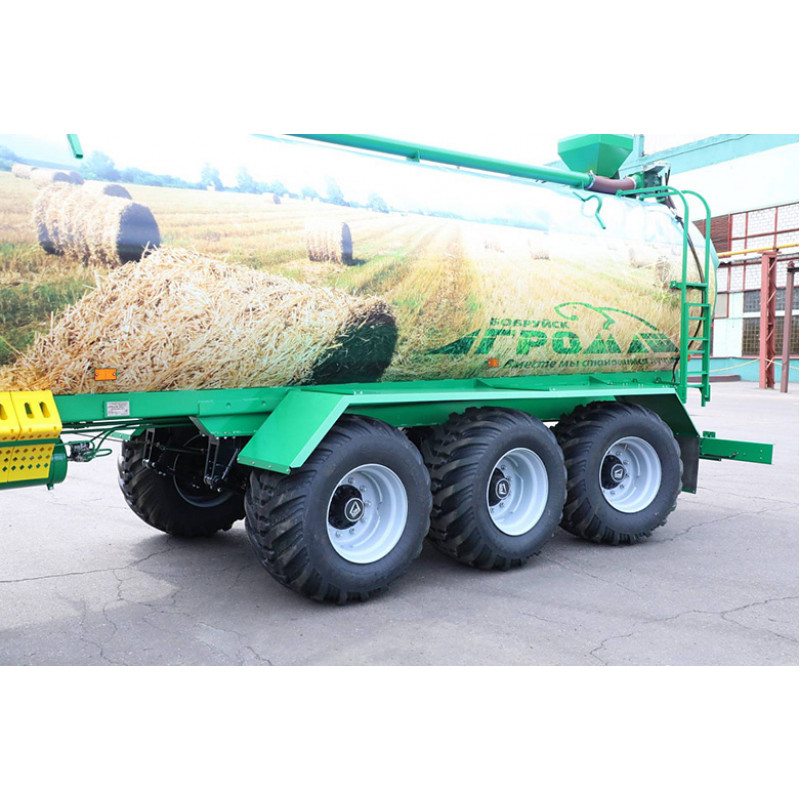

Тележка подкатная трехосная на рессорной подвеске крепится через подрамник к продольным балкам цистерны. Имеет заднюю подруливающую ось. В ходовой системе применены широкопрофильные шины низкого давления.

Технические характеристики МЖУ-22:

Агрегатирование, тяговый класс трактора 5 и выше

Грузоподъемность, т, не более          22

Габаритные размеры машины, мм, не более:

- длина;        10000

- ширина;     2800

- высота        3800

Масса машины, кг, не более - 8750

Перегрузочная высота (от опорной поверхности машины до верхнего люка загружаемой машины), м, не менее - 3,8

Размеры сцепной петли /DхS/, мм   50 х 30

Шина - 24,0/50-22,5

Размер колеи, мм - 2150±25

Дорожный просвет, мм, не менее - 350

Рабочая скорость, км/ч - 6-12

Максимальная транспортная скорость, км/ч - 25

Производительность за час основного времени (при расстоянии перевозки до 3 км, рабочей скорости 10 км/ч и дозе внесения 60 т/га) т/ч, не менее - 65

Удельный расход топлива трактором за сменное время, кг/т,

не более - 0,9

Время (основное) самозагрузки с глубины 1,5 м от опорной поверхности, при влажности органических удобрений не ниже 92%, с, не более - 600

Ширина внесения удобрений, м - 6-12

Доза внесения удобрений, т/га - 40-60-80

Рабочее давление в гидросистеме, МПа, не более - 16

Давление воздуха в шинах, Мпа - 0,26

Показатели качества выполнения технологического процесса:

- неравномерность внесения удобрений, %, не более:

а) по рабочей ширине -  ±20

б) по ходу движения -  ±20

- отклонение фактической дозы внесения удобрений от заданной, %, не более - ±10

Полнота выгрузки, % , не менее - 99,9
